Ein Außenreitplatz wird am besten mit Strahlern und Leuchten auf Masten beleuchtet. Heutzutage verwendet man meistens LED Strahler, weil dann der Vorteil des kleineren Stromverbrauches stark zum Tragen kommt. So lässt sich z.B. ein 500 Watt Halogenstrahler leicht durch einen 70 Watt Led-Strahler ersetzen. Die höheren Anschaffungskosten rechnen sich also schon nach kurzer Zeit. Bei der Beleuchtung eines Außenreitplatzes bieten höhere Masten den Vorteil einer gleichmäßigeren Ausleuchtung und der Blendungseffekt verringert sich. Das Licht kommt von oben und nicht von der Seite.

Zu empfehlen sind Masten mit mindestens neun Metern, besser sind zehn Meter oder hohe Masten mit Auslegern. Selbstverständlich lässt sich auch ein angrenzendes Gebäude sehr einfach als Montageplatz eines Außenflutlichtstrahlers verwenden. Wie bereits bei der Reithalle beschrieben, gelten ebenso die gleichen Regeln bei der Beleuchtung im Außenbereich, denn auch hier soll eine Blendung von Pferd und Reiter vermieden werden. Besonders wichtig ist hier eine geringe bis keine Schattenbildung im Bereich des Hufschlages. Beim Led Strahlern ist darauf zu achten dass diese in zwei Varianten angeboten werden, der symmetrische und der asymmetrische Variante. Der Vorteil der asymmetrischen Bauart liegt in der verminderten Blendwirkung, da der Lichtkegel schräg nach vorne und nicht symmetrisch von der Lampe wegstrahlt.

Bei einem Außenreitplatz ist eine minimale Beleuchtungsstärke von ca. 120 Lux einzuhalten. Beim Springtraining, oder gar Wettbewerben, ist eine höhere Beleuchtung anzustreben. Der Grund liegt in den schnelleren Bewegungen und somit benötigt das Auge eine bessere Ausleuchtung des Reitplatzes.



Leuchtstärken Reiten / Springreiten / Dressur



Klasse                                 mittlere Beleuchtungsstärke Em           Gleichmäßigkeit Emin/Em

Klasse I                                               Horizontal 500lx                                                 0,7

Klasse II                                              Horizontal 300lx                                                 0,5



Klasse III                                            Horizontal 100lx                                                 0,5



Der Lichtmast entscheidet über Qualität und Kosten:

Reitplatz Beleuchtung für Dressur.:

Anders als bei einer Hallenbeleuchtung wo die Dachkonstruktion als Montageplatz für die Beleuchtung hergenommen wird, ist es bei Außenreitplätzen nötig die Aufhängepunkte extra zu erstellen. Dieser Faktor ist sehr oft auch der Preisgestalter bei solchen Projekten. Jeder kann sich das Vorstellen wenn die Beleuchtung von weiter Oben kommt wird die Schattenbildung und Blendung geringer. Das Licht fällt wie von der Sonne direkt von oben auf den Boden und das Pferd und der Reiter werfen nur den Schatten nach unten. Sind die Masten jedoch sehr niedrig, kommt das Licht schräg auf den Reitplatz und ist damit die Schattenbildung um einiges größer und die Lichtqualität sehr gering.



Die Lösung 16 Meter hohe Masten auf einen Reitplatz zu stellen wäre sicher das optimale, jedoch finanziell bei Reitplätzen wo kein Turnier veranstaltet wird nicht finanzierbar. Der Kompromiss liegt also in der Mitte, mehr Masten weniger Leistung pro Strahler oder höhere Masten mit stärkerer Beleuchtung pro Fluter.









Beispiel: Reitplatzbeleuchtung 20/60 , Verbrauch gesamt 2400 Watt mit 100 Lux

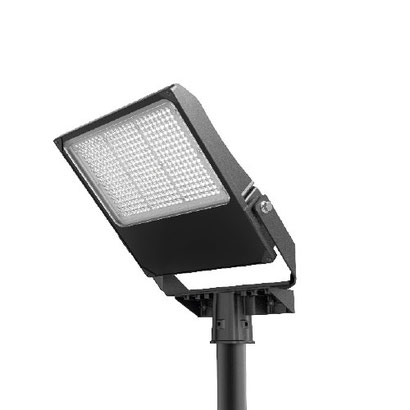

Reitplatzleuchte Fischer - FL -Serie



Eine sehr elegante und stabile Bügelleuchte mit be-

sonderem optischen System in verschiedenen

Stärken, Lichtfarben und Linsentechnik. Die Lichtausbeute von 152 Lumen pro Watt ist hervorragend. Diese Leuchte wird sowohl als Straßen- /

Anlagenleuchte als auch für Pferderennbahnen und

Reitplätze eingesetzt. Eine Wandhalterung ist als Zubehör erhältlich. Die Halterung für Lichtmasten haben einen Durchmesser von 48-60 mm.

Selbstverständlich können Sie auch Lichtmasten über uns bekommen.

Technische Daten:

Lichtstärke: 45000 lm

Verbrauch: 300 Watt

Lichtfarbe einstellbar, 3000, 4000 0der 5000K

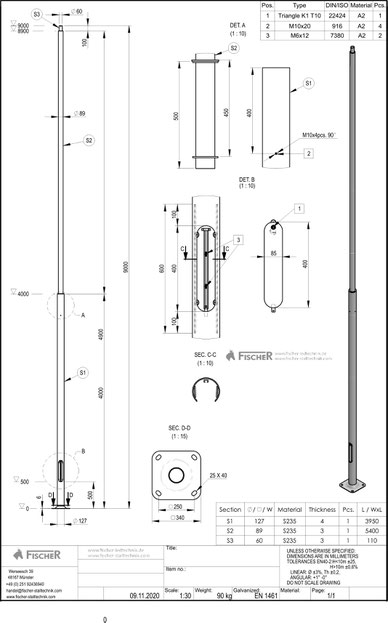

Sonder - Lichtmast Fischer mit Flanschplatte



2 teilieger Lichtmast aus Stahl, feuerverzinkt gem. nachfolgender Spezifikation:

Die Bauform ist zylinderisch abgesetzt, der Mast aus Stahl feuerverzinkt nach DIN EN ISO 1461.

Die Lichtpunkthöhe beträgt 9000 mm.

Der Zopf wo die Leuchte aufgesetzt wird hat eine Durchmesser von 60 mm.



Der Mast ist ohne Erdstück und wird mit eine Flanschplatte 340 x 340 mm geliefert. Dieses ermöglicht Ihnen eine leichtes Aufstellen und eine Möglichkeit den Lichtmast auf Beton zu verankern.

Es erspart lästige Betonarbeiten wo sie den Mast

in den Beton setzen müssten.





Ab Lager Münster erhältlich

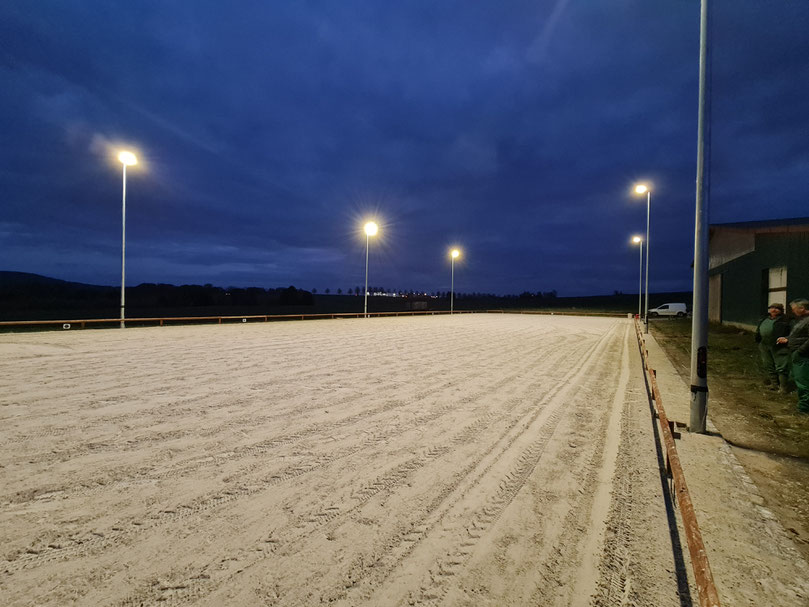

Beispiel Reitplatz 33 x 70m

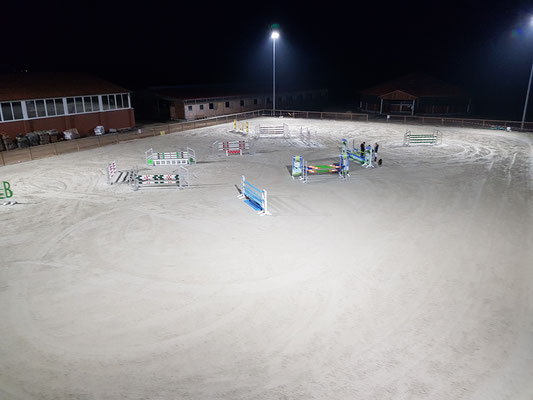

Reitplatzbeleuchtung 60x90 m und 60 x 30 m

Hier wurden links auf dem Bild ein Reitplatz 30 x 60 m mit 180 Lux gleichmäßig ausgeleuchtet. Die Höhe der Masten 20 m, je Mast eine LED mit 1500 Watt verbrauch. Die Lumenstärke pro Leuchte beträgt 220.000 Lumen bei 5200 Kelvin. Der etwas größere Springplatz beträgt 60 x 90 m (5400 m²) und wurde mit über 300 Lux ausgestattet.Je Mast 5 LED Leuchte a 1500 Watt dimmbar.

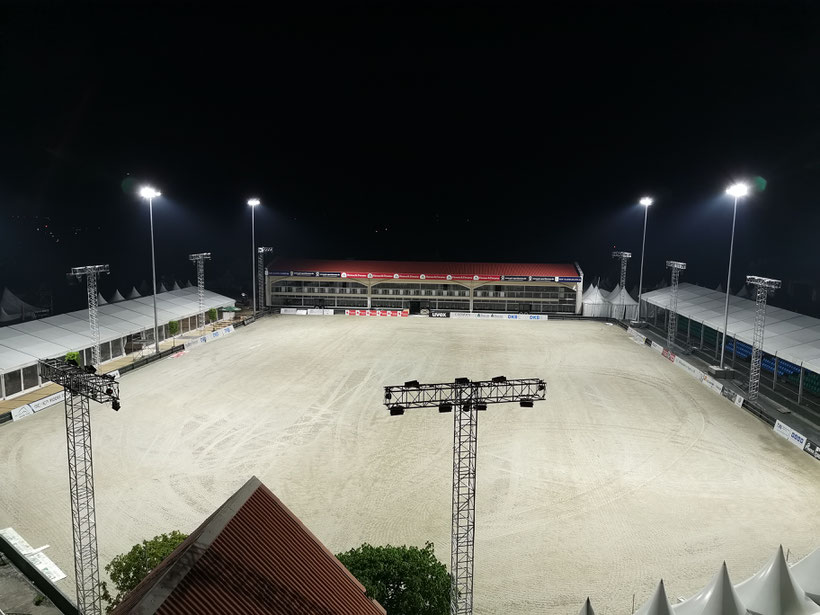

Eine fabelhafte Reitsportanlage "Anima Equestrian" mitten in der schönen Toscana

"Hof Kasselmann" Springplatz 60 m x 100 m

In Hagen im TW, auf dem Hof Kasselmann, haben wir diese Flutlichtanlage 2019 punktlich zum Horse & Dreames fertig gestellt. Der Springplatz hat eine Größe von 60 m x 100 m. Die Ausleuchtung wurde auf 6 Masten, Höhe 20m und 18 LED Leuchten a 1500 Watt verteilt. Die gleichmäßige Beleuchtung hat eine Beleuchtungsstärke von über 300 LUX, über 4,9 Mio Lumen verteilen sich auf 6000 m².

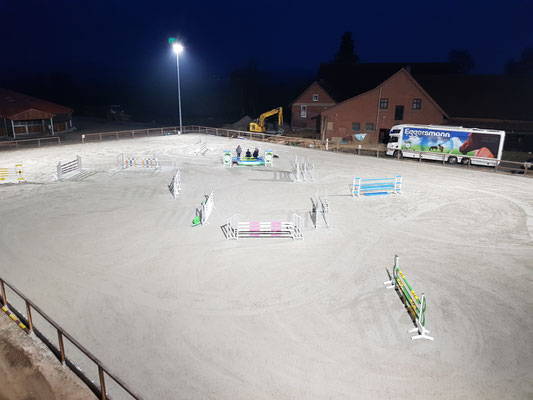

Arena Reitplatzbeleuchtung 40 x 60 m Reitsport Center "Eggersmann"

Dynamische LED Sport-Flutlichtbeleuchtung AAA-LUX WS-Serie GEN 6

Für alle Sportarten geeignet LED Leuchten stellen die neueste Generation der Sport-

Flutlichtbeleuchtung von ESOLIS dar und bieten eine Reihe von Vorteilen sowohl für die Spieler als auch für

die Vereine:

• Besseres Licht - wie Sport bei Tageslicht

• Nachgewiesen Vorteil durch LED:

- Wesentlich bessere Sicht bei hohen Objekt-Geschwindigkeiten

- Wesentlich bessere Sicht an den Sichtfeldgrenzen des Auges

• Flexibel einsetzbar - jederzeit dimmbar und schaltbar

• Benutzerfreundlich - drahtloses Lichtsteuerungs-Management System

• Reduzieren Sie Energie - und Wartungskosten

• Passt auf vorhandene Masten - einfacher Umbau - Retrofit.

Technische Daten

WS--Serie LED-Strahler

• Spannungsversorgung 370 - 430V AC

• Maximaler Strom < 5 A, kein Einschaltstrom

• Leistungsfaktor > 0,98 bei maximaler Leistung

• Leistungsaufnahme max. 1550 W, nutzungsabhängig da

dimmbar (optional. 1700W)

• Cx Wert 0,17-0,25 m² (je nach Typ)

• Farbtemperatur 5200 K

• Lichtstrom: > 200000 Lumen

• Funksteuerung

• Maximale Breite 650 mm

• Maximale Tiefe 840 mm

• Maximale Höhe 310 mm

• Nettogewicht < 22 kg

• Schutzklasse IP65

• Lebensdauer 35000

Betriebsstunden

bei Dimmung bis 60000 Stunden

• Keine außenliegende Kabel

• Fertigung in der EU
